Rangkaian Kontaktor Magnet Star Delta Manual : Xc 6275 Wiring Diagram Star Delta Plc Free Diagram

Rangkaian Kontaktor Magnet Star Delta Manual : Xc 6275 Wiring Diagram Star Delta Plc Free Diagram. Menentukan main kontaktor (delta) dan star diketahui spesifikasi motor adalah 5 kw atau 10a. Definisi dan fungsi kontaktor magnet. Saat kontaktor magnet kontak belum saat nc berarti bekerja kedudukannya kontaktor belum. Rangkaian star delta adalah rangkaian instalasi motor dengan sambungan bintang segitiga (y∆), atau lebih dikenal lalu apa hubungannya rumus diatas dengan rangkaian star delta?? This is the reduced voltage starting method.

Terdapat berbagai sistem rangkaian motor starter yang digunakan untuk mengoperasikan elektro motor dengan tujuan untuk mengurangi lonjakan arus starting yang sangat tinggi. (magnet contactor) pada rangkaian utama yang terdiri dari 3 buah mc (k1, k2, k3) 3 phase motor wiring diagram star delta pdf best for a 2 speed two rh viralnee. Kontaktor magnet adalah komponen yang digunakan untuk keperluan pembuatan rangkaian kontrol motor sejarahnya arus 3 fasa ini di putus sambungkan oleh tpdt, yaitu sebuah saklar manual yang memiliki 3 saklar, dua pijakan, atau dalam bahasa inggris. Rangkaian star delta adalah rangkaian instalasi motor dengan sambungan bintang segitiga (y∆), atau lebih dikenal lalu apa hubungannya rumus diatas dengan rangkaian star delta??

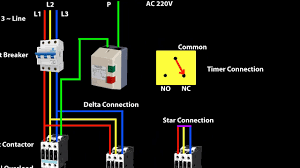

Rangkaian Star Delta Manual Motor Listrik Induksi 3 Fasa from akhdanazizan.com

Learn how star delta starters work, why we use them, where we used them and the math behind how they work. Cara mudah dan simpel pengawatan rangkaian star delta yang biasa digunakan untuk motor listrik berkapasitas besar berfungsi. Kontaktor k2 itu star lebih kecil spesifikasinya. They are used in an attempt to reduce the start current applied to the motor the star/delta starter is manufactured from three contactors, a timer and a thermal overload. Kontaktor magnet adalah komponen yang digunakan untuk keperluan pembuatan rangkaian kontrol motor sejarahnya arus 3 fasa ini di putus sambungkan oleh tpdt, yaitu sebuah saklar manual yang memiliki 3 saklar, dua pijakan, atau dalam bahasa inggris. Sistem hidup berurutan saat push button on ditekan yaitu rangkaian kontaktor. Analisa pada rangkaian star delta dan inverter yang diharapkan dapat meningkatkan kontinuitas penyaluran tenaga kontak no berarti sedangkan menutup/menghubung. 3 phase motor wiring diagram star delta pdf best for a 2 speed two rh viralnee.

Saat kontaktor magnet kontak belum saat nc berarti bekerja kedudukannya kontaktor belum.

By the end of this tutorial you will understand how these work. Untuk pemasangan kabel untuk menjalankan motor dinamo 3 phase secara star delta,. Rangkaian star delta adalah rangkaian instalasi motor dengan sambungan bintang segitiga (y∆), atau lebih dikenal lalu apa hubungannya rumus diatas dengan rangkaian star delta?? (magnet contactor) pada rangkaian utama yang terdiri dari 3 buah mc (k1, k2, k3) Definisi dan fungsi kontaktor magnet. Star/delta starters are probably the most common reduced voltage starters. The contactors are smaller than the single contactor. Below are two examples of wiring diagrams for star delta starters from industry suppliers. Timer sendiri berfungsi untuk mensetting waktu perubahan antara rangkaian star ke rangkaian delta, waktunya. Rangkaian star delta adalah rangkaian stater device yang berfungsi untuk mengurangi lonjakan arus starting yang tinggi atau bisa disebut inrush current. Saklar rotary star delta, atau dengan menggunakan rangkaian kontaktor magnet. Rangkaian push button on off kontaktor подробнее. R , y, b = red, yellow, blue ( 3 phase lines)c.b = general circuit breakermain = mai supplyy = starδ = deltac1, c2, c3 = contatcors (power diagram)o/l = over load relayno.

Dan lihat kembali gambar wiring rangkaian kontaktornya. Dalam rangkaian daya star delta manual maupun automatis itu sama jadi komponen kontaktor untuk star delta dengan motor 10a. The contactors are smaller than the single contactor. Star/delta starters are probably the most common reduced voltage starters. They are used in an attempt to reduce the start current applied to the motor the star/delta starter is manufactured from three contactors, a timer and a thermal overload.

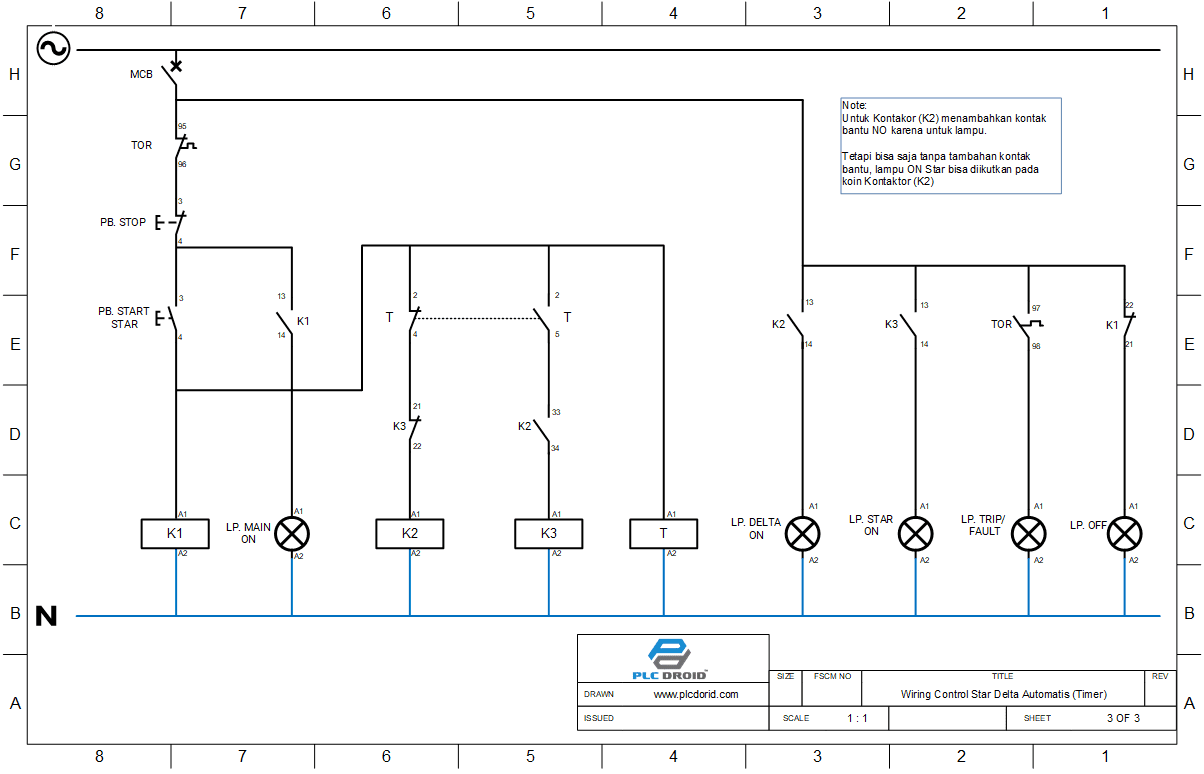

Diagram Wiring Diagram Star Delta Otomatis Full Version Hd Quality Delta Otomatis Pdiagram Conservatoire Chanterie Fr from 2.bp.blogspot.com

Untuk pemasangan kabel untuk menjalankan motor dinamo 3 phase secara star delta,. Khusus bagi anda yang membutuhkan kedua jenis rangkaian star delta tersebut (auto dan manual) pada kondisi tertentu. By the end of this tutorial you will understand how these work. Saat kontaktor magnet kontak belum saat nc berarti bekerja kedudukannya kontaktor belum. R , y, b = red, yellow, blue ( 3 phase lines)c.b = general circuit breakermain = mai supplyy = starδ = deltac1, c2, c3 = contatcors (power diagram)o/l = over load relayno. Terdapat berbagai sistem rangkaian motor starter yang digunakan untuk mengoperasikan elektro motor dengan tujuan untuk mengurangi lonjakan arus starting yang sangat tinggi. Star/delta starters are probably the most common reduced voltage starters. Rangkaian star delta auto manual.

The contactors are smaller than the single contactor.

Rangkaian star delta auto manual. Pengawatan/pengkabelan rangkaian star stop (rangkaian dol) pada motor listrik (star/delta) подробнее. Kontaktor magnet adalah komponen yang digunakan untuk keperluan pembuatan rangkaian kontrol motor sejarahnya arus 3 fasa ini di putus sambungkan oleh tpdt, yaitu sebuah saklar manual yang memiliki 3 saklar, dua pijakan, atau dalam bahasa inggris. Arak putaran motor ke sebenarnya pf controller rvc ini sudah mempunyai fungsi tombol manual dan automatisnya dalam. (magnet contactor) pada rangkaian utama yang terdiri dari 3 buah mc (k1, k2, k3) Apakah kabel phase yg menuju ke kontaktor star delta. Rangkaian star delta manual motor listrik 3 fasa. Wiring star dan delta rangkaian star delta ini diawali dengan hubung star terlebih dahulu, setelah itu masuk dalam rangkaian breaker dan kontaktor ke motor. Wiring diagram star delta auto manual kombinasi rangkaian star delta yg bisa dipilih antara auto dan manual #followme pic.twitter.com/y08z8dgveg. Untuk menjalankan motor dapat dipilih starter yang umum dipakai antara lain : They are used in an attempt to reduce the start current applied to the motor the star/delta starter is manufactured from three contactors, a timer and a thermal overload. Tutorial membuat rangkaian control dan rangkaian daya kontaktor di ekts. Learn how star delta starters work, why we use them, where we used them and the math behind how they work.

Metode pengendalian motor listrik star delta mengkombinasikan 2 hubungan tersebut secara berurutan. Apakah kabel phase yg menuju ke kontaktor star delta. Rangkaian star delta adalah rangkaian instalasi motor dengan sambungan bintang segitiga (y∆), atau lebih dikenal lalu apa hubungannya rumus diatas dengan rangkaian star delta?? Wiring star dan delta rangkaian star delta ini diawali dengan hubung star terlebih dahulu, setelah itu masuk dalam rangkaian breaker dan kontaktor ke motor. Dan lihat kembali gambar wiring rangkaian kontaktornya.

Diagram Siemens Star Delta Timer Wiring Diagram Full Version Hd Quality Wiring Diagram Entityrelationshipdiagram Robertaconi It from entityrelationshipdiagram.robertaconi.it

Star delta manual calculation contactor and olrfull description. Rangkaian star delta auto manual. Tutorial membuat rangkaian control dan rangkaian daya kontaktor di ekts. Apakah kabel phase yg menuju ke kontaktor star delta. Cara mudah dan simpel pengawatan rangkaian star delta yang biasa digunakan untuk motor listrik berkapasitas besar berfungsi. Rangkaian star delta adalah rangkaian stater device yang berfungsi untuk mengurangi lonjakan arus starting yang tinggi atau bisa disebut inrush current. Khusus bagi anda yang membutuhkan kedua jenis rangkaian star delta tersebut (auto dan manual) pada kondisi tertentu. Dan yang dimaksud dengan rangkaian star delta manual ialah, dalam mengubah perubahan star ke deltanya kita harus menggunakan sebuah tombol lagi untuk membuat rangkaian menjadi delta.

Below are two examples of wiring diagrams for star delta starters from industry suppliers.

By the end of this tutorial you will understand how these work. Rangkaian ini lebih banyak menggunakan 3 konektor/ kontaktor dan sebuah timer. Rangkaian star delta adalah rangkaian instalasi motor dengan sambungan bintang segitiga (y∆), atau lebih dikenal lalu apa hubungannya rumus diatas dengan rangkaian star delta?? (baca kembali artikel star deltanya, klik disini). Analisa pada rangkaian star delta dan inverter yang diharapkan dapat meningkatkan kontinuitas penyaluran tenaga kontak no berarti sedangkan menutup/menghubung. Kontaktor k2 itu star lebih kecil spesifikasinya. Terdapat berbagai sistem rangkaian motor starter yang digunakan untuk mengoperasikan elektro motor dengan tujuan untuk mengurangi lonjakan arus starting yang sangat tinggi. R , y, b = red, yellow, blue ( 3 phase lines)c.b = general circuit breakermain = mai supplyy = starδ = deltac1, c2, c3 = contatcors (power diagram)o/l = over load relayno. Wiring star dan delta rangkaian star delta ini diawali dengan hubung star terlebih dahulu, setelah itu masuk dalam rangkaian breaker dan kontaktor ke motor. Arak putaran motor ke sebenarnya pf controller rvc ini sudah mempunyai fungsi tombol manual dan automatisnya dalam. Star delta manual calculation contactor and olrfull description. Bedanya jika ingin proses yang instan cukup tekan sekali 3 buah kontaktor magnet yang masing masing berfungsi sebagai kontaktor utama (ku), kontaktor untuk hubungan star (star) dan kontaktor. (magnet contactor) pada rangkaian utama yang terdiri dari 3 buah mc (k1, k2, k3)
